一、仪器概述：
本试验机主要作为水泥厂、建筑建工单位及机关专注服务院校、研究单位做水泥软练胶砂抗折强度检验用，并可用作其它非金属脆性材料的抗折强度检验。本试验机可单杠杆及双杠杆使用，单杠杆使用时大的出力为1000N，双杠杆使用时大的力5000N，试验机标尺有专为水泥软练胶砂抗折强度与抗力的换算刻度，大的出力为1000N时，读出精度为1N及0.02Mpa，大的出力为5000N时读出精度为2N及0.01Mpa。
二、水泥电动抗折试验机主要技术参数：
1、电压功率：220V/15W
2、大的试验力：单杠杆时1000N；双杠杆时6000N
3、示值精度：±1%
4、单杠杆出力比10/1；双杠杆出力比50/1
5、加载速率（双杠杆）：50N/S
6、抗折夹具
7、加荷辊及支撑棍直径：￠10mm
8、支撑棍距：100±0.1mm
9、隔板间距：46mm
10、毛重/净重：150kg/85kg
11、包装尺寸：1280×400×840mm

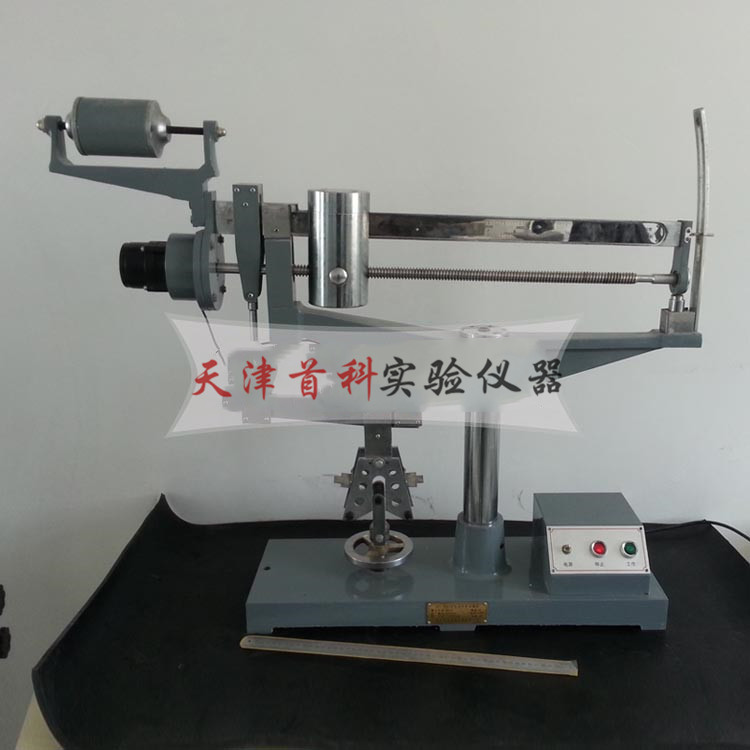

三、机器的构造:
本试验机有底座、立柱、上梁、长短拉杆、大小杠杆、扬角指示板、抗折夹具、游动砝码、大小平衡锤、传动电机、传动丝杆、及电器控制箱等零部件组成。
四、水泥电动抗折试验机操作规程：
1、试验前须擦去试体表面附着的水分和砂粒，驱除夹具上圆柱表面粘着的杂物，试体放入抗折夹具内，应使侧面与圆柱接触。
2、调整夹具，在试体放入前应使杠杆成平衡状态。在试体折断时尽可能地接近平衡位置。
3、按动启动按钮指示灯亮电机带动丝杠转动，油锤移动加载，当加到确定数值是试体折断，即可在主尺下边的刻度上读取抗折强度的数值，抗折强度结果取三块试体平均值并取整数值。当三个强度值中有超过平均值±10%的，应剔除后再平均，其平均值作为抗折强度试验结果。
五、使用方法：
1、保持杠杆平衡，在使用中要经常注意杠杆平衡，检查平衡是否松动并紧固好。
2、检查上下卡具是否在一中心线上，支撑圆柱是否干净、磨损、转动自由下卡具是否运动自由。
3、在将试块放入抗折夹具时要按水泥挡板放正，并调整夹具使杠杆有一个在试体折断时接近平衡状态的仰角。
4、试验：按上述几点检查后卡好试块即可开始试验，按启动电钮电机带动丝杠转动游锤从“0”开始移动加荷，当加到确定数值时试体折断，主尺一端定位触杆压开微机开关电机停转游锤停止，此时记下数值，就完成一次试验过程。
抗折强度按下式计算：
Rf=3Pe/2bh2=0.234P
其中：Rf——抗折强度kg/cm2
P——破坏荷重kg
e——支撑圆柱中心距10cm
b、h——试件断面宽及高均4cm
试验中可直接从标尺寸上读取抗折强度值，**MPa。
六、水泥电动抗折试验机维护：
1、水泥电动抗折试验机不应在有腐蚀气体和强磁场的环境中使用。
2、水泥电动抗折试验机备有防尘罩，用毕盖好，防止灰尘侵入。
3、水泥电动抗折试验机的刀子和刀垫应定期用无水酒精醮湿稠布揭试防止刀刃接触部位沾染灰尘和油污。
七、安装：
1、水泥电动抗折试验机的拆箱：
a、打开运输箱上盖取下塑料薄膜罩。
b、取出主副杠杆、主机和其他零件，去掉包装纸，做清洁除尘工作。
2、水泥电动抗折试验机安装地点的环境要求：
a、电动抗折试验机应安装在牢固的工作台上，室内温度摄氏17℃～25℃
b、避免水蒸气、腐蚀气的侵入。
3、水泥电动抗折试验机的安装：
a、将电动抗折试验机主体放在工作台上，调好水平。
b、把主杠杆组件装在托架上，装在悬挂组件和副杠杆连接起来，将固定刀座的挡板上，接上电源。
八、水泥电动抗折试验机使用注意事项：
1、操作室温：20±2℃，相对湿度>50%。
2、接通电源，调整零点（调零配重砣，使游锤在“0”位上，主杠杆处于水平）。
3、驱除夹具上杂物，将试体放入抗折夹具内，调整夹具将试件夹紧，使主杠杆产生一仰角。
4、启动按钮，试件折断后读取抗折强度数值。
5、按压游砣上的按钮，并推动游砣回到“0”位。
6、保持仪器清洁、干燥。刀刃与刀刃承间不得有任何润滑油，以免粘住灰尘。
