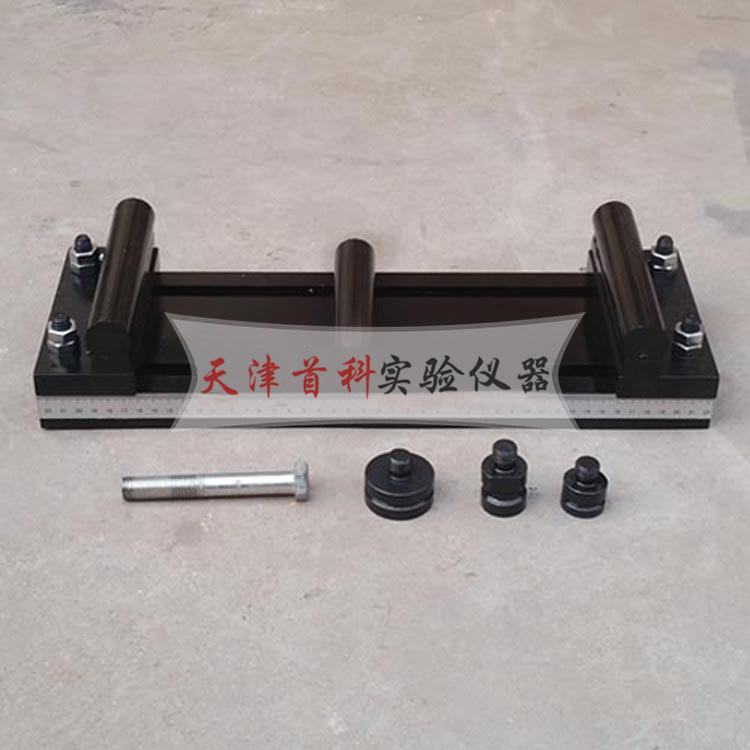

一、砂基透水砖抗折装置产品简介：
砂基透水砖抗折装置满足《JGT 376-2012 砂基透水砖》抗折试验夹具。
1、满足JGT 376-2012 砂基透水砖标准要求。
2、砖尺寸：100，150，200，250，300，400，500，600mm；
3、厚度：65，70，75，80，100mm；
4、支撑跨距可任意调节；
5、支撑杆直径：40mm；
6、夹具可以连接到各种试验机上。
二、砂基透水砖抗折装置试验步骤：
B.1试验设备
B.1.1试验机
抗折试验机示值相对误差不应大于±1%，试样的预期抗折破坏荷载值不应小于试验机全量程的20%且不应大于全量程的80%。试验机可采用抗折试验机、效果好试验机或带有抗折试验架的压力试验机。
B.1.2支撑辊和加压辊
直径为40mm的圆辊，其中一个支承辊应能滚动，另一个支撑辊可自由调整水平。
B.2试件
试件数量为5块。
B.3试验步骤
抗折强度试验应按下列步骤进行：
B.3.1驱除试件表面粘渣、毛刺，放入室温水中浸泡24h；
B.3.2将试件从水中取出，擦去表面附着水，测量试样的宽度和厚度，然后将试样顺着长度方向正表面朝上置于支座上（如图B.1）所示放置。支距为试样厚度的4倍。在支撑辊和加压辊与试样接触面之间垫有3～5mm厚的橡胶垫层。
B.3.3启动试验机，调整加载速度为0.04MPa/s～0.06MPa/s，连续均匀地施加载荷，直至试样破坏。记录大的荷载值。
三、砂基透水砖抗折装置结果计算：
B.4结果计算
抗折强度应按式（B.1）计算：
3pl
R1=------------------············（B.1）
2bh2
式中：
Rf --抗折强度，单位为兆帕（MPa）；
P ---大的荷载，单位为牛顿（N）；
l ----两支撑辊的中心距离（支距），单位为毫米mm；
b----试件宽度，单位为毫米（mm）；
h----试件厚度，单位为毫米（mm）。
结果以5块试样抗折强度的平均值和单块小值表示，计算准确至0.01MPa
