一、简介：
混凝土膨胀砂浆的竖向膨胀率测定仪是根据国标GB50119-2003（GB50119-2013）混凝土外加剂应用设计规范，本规范适用于普通减水剂、优良减水剂、引气剂、引气减水剂、缓凝剂、缓凝减水剂、缓凝优良减水剂、早强剂、早强减水剂、防冻剂、膨胀剂、泵送剂、剂及速凝剂等十四种外加剂在混凝土工程中的应用，本实验方法适用于灌浆用膨胀砂浆的竖向膨胀率的测定。

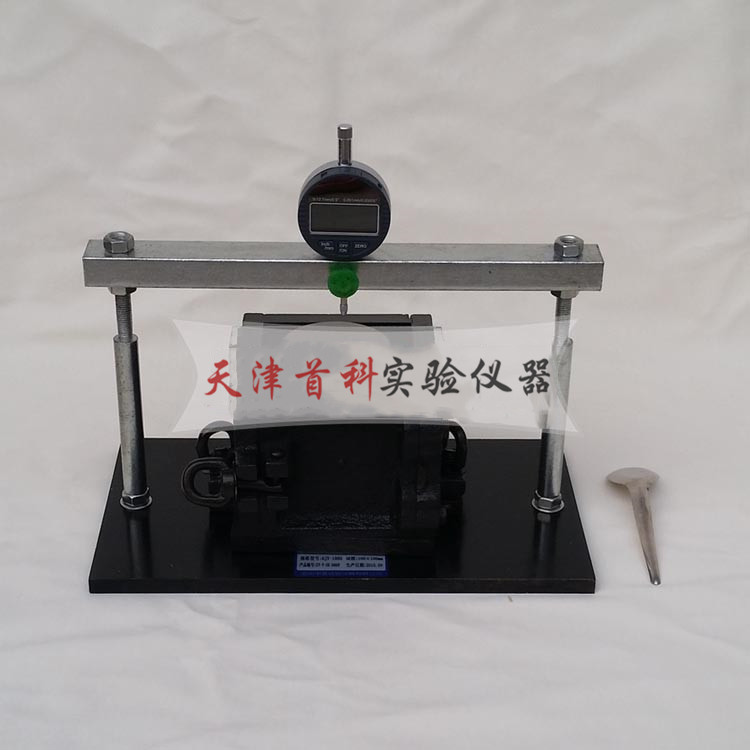

二、灌浆竖向膨胀率测定仪技术参数：
1、千分表：量程0-10mm（指针 数显）；
2、玻璃板：长99×宽99×厚5mm（新标准：长140×宽80×厚5mm）；
3、试模：100×100×100立方体试模，拼装缝应填入黄油，不得漏水；
4、铲勺：宽60mm 长160mm；
5、捣板：可用钢锯条代替；
6、钢垫板：长320×宽180×厚12mm普通钢板；
三、安装：
1、钢垫板：表面平整，水平放置在工作台上，水平度不应超过0.02；
2、试模：放置在钢垫块上，不可摇动；
3、玻璃板：平放在试模中间位置。其左右两边与试模内侧边留出10mm空隙；
4、数显千分表、百分表与表架卡头固定牢靠。但表杆能够自由升降。安装百分表时，要下压表头，百分表不可前后左右倾斜；
5、千分表架固定在钢垫板上，尽量靠近试模，缩短横杆悬臂长度。
四、灌浆竖向膨胀率测定仪试验方法与步骤：
1、灌浆料用水量按流动度为250±10min的用水量；
2、灌浆料加水搅拌均匀后立即灌模。从玻璃板的一侧灌入。当灌到50mm左右高度时，用捣板在试模的每一侧插捣6次，中间部位也插捣6次。灌到90mm高度时，和前面相同再做插捣，尽量排除气体。一层灌浆要一次灌至两侧流出灌浆料为止。要尽量减少灌浆料对玻璃板产生的向上冲浮作用；
3、玻璃板两侧灌浆料表面，用小刀轻轻抹成斜坡，斜坡的高边与玻璃相平。斜坡的底边与试模内侧顶面相平。抹斜坡的时间不应超过30S。成型温度、养护温度均为（20±3）℃；
4、做完斜坡，把百分表测量头垂放在玻璃板上，在30S内记录千分表度数。为初始读数。
5、测定初始读数后30S内，玻璃板两侧灌浆料表面盖上二层湿棉布；
6、从测定初始读数起，每隔2h浇水1次。连续浇水4次。以后每隔4h浇水1次。养护至要求龄期，测定3d、7d试件高度读数；
7、从测量初始读数开始，测量装置和试件应保持静止不动，并不受振动。
五、竖向膨胀率应按下式进行计算：
式中
t——竖向膨胀率；
h0——试件高度的初始读数（mm）；
ht——试件龄期为t时的高度读数（mm）；
h——试件基准高度100（mm）。
试验结果一组三个试件的算术平均值，计算准确至10-2。
