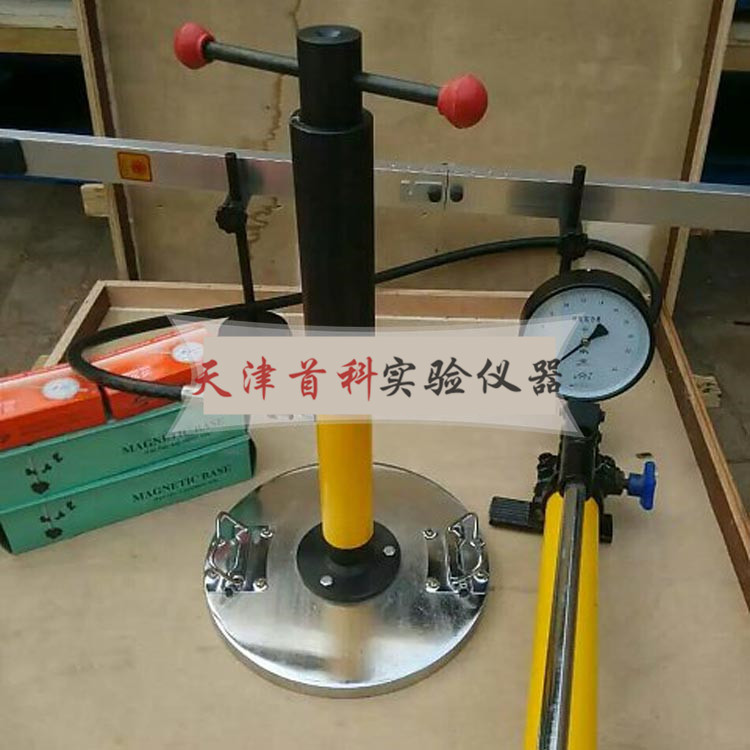

平板载荷测定仪

一、产品简介：

平板载荷测定仪适用于粗、细粒土和土填压实后的路基、基等的地基系数的测试，也可以用于计算均匀地基土的变形模量。

二、平板载荷测定仪主要技术参数：

1、荷载板直径：300mm

2、千斤顶加载能力范围：0～30T

3、千斤项行程：120mm

4、测桥跨度：3000mm

5、手动油泵额定压力：70Mpa

6、压力测试范围：0～40Mpa

7、位移测试范围：0～10mm

三、使用方法：

1、将横梁用支座立柱固定好，以距地面250mm为宜，两个支座要放平，立柱要在同一直线上，横梁在两个支座上的高度要相同。

2、接好油泵，压力表高压油管，千斤顶。

3、再将两根外横梁分别插入内横梁，到位后拧紧旋钮。

4、把整个测桥横梁高度在支座立柱上，以距地面300mm为宜。

5、接好压力表和高压油管

四、平板载荷测定仪操作规程：

1、将载荷板放置在已平整的(好的再铺一层薄薄的细纱)试验点上。

2、将配合试验的载重车开至试验点确定距离的地方，此距离应小于1米，并使载重车后部大梁位于载荷板正上方。

3、将千斤顶放置在载荷板上。

4、安装测桥，使之处于大致以试验点对称的位置。

5、转动千斤顶的升降丝杠，使之与载重车后部大梁接触，高度不够时，试验加长杆。

6、将百分表安装在百分表支架上，并使百分表测杆垂直落至载荷测点上。

五、平板载荷测定仪操作注意事项：

1、使用平板载荷测定仪时，要认真阅读技术说明书，熟悉技术指标、工作性能、使用方法、注意事项，严格遵照仪器使用说明书的规定步骤进行操作。

2、初次使用平板载荷测定仪人员，需要在熟练人员指导下进行操作，熟练掌握后方可进行独立操作。

3、实验时使用的平板载荷测定仪，要布局合理，摆放整齐，便于操作，观察及记录等
