一、摆式摩擦系数测定仪说明：
随着家园交通运输事业的蓬勃发展，国道及各省干线公路建设日新月异，为适应公路建设速度适宜发展的需要，满足对公路检测设备的要求，我公司与有关研究部门共同研制生产了用于路面质量检测的摆式摩擦系数测定仪这一产品。该产品对于高等级公路、城市道路及机场跑道抗滑性能的检测上了一个新台阶，可以与同类产品相妣美。该仪器调试方便，操作简单，测试数据准确，稳定性优良提高，并且室内外均可使用，是高等级公路等一对一设备建设中的检测仪器之一。
二、摆式摩擦系数测定仪原理：
摆式摩擦系数测定仪是动力摆冲击型仪器。它是根据“摆的位能损失等于摆臂末端橡胶片在路面上滑动时，克服路面摩擦所做的功”这一基本原理研制而成。
三、摆式摩擦系数测定仪结构：
1、底座：由T型腿，调平丝和水准泡组成，对仪器起调平、支承作用。
2、立柱：由立柱、升降机构、导向杆及仪器把手组成，用于升降和固定摆头的位置。
3、释放开关：安装于悬臂上的开关，用于保持摆杆水平位置和释放摆落下的作用。
4、转向系统：包括紧固把手、摆轴、转向节和轴承，起联接摆，固定位置，保护在摆动平面内能自由摆动。
5、示数系统：包括指针毛毡圈、压紧盖、指针调节螺母及刻度盘，指针可直接指示出摆值。

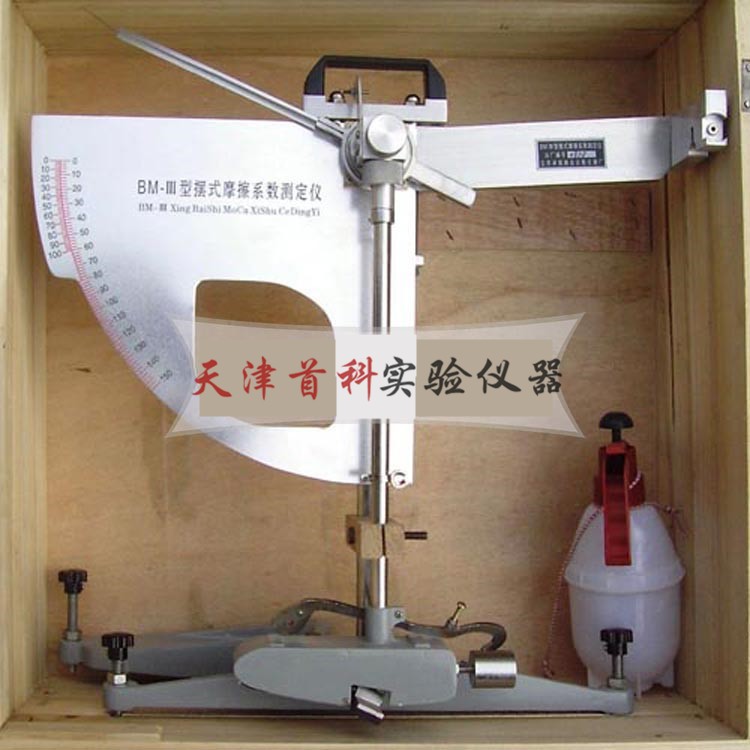

6、摆头：由上下部接头、摆杆、弹簧、杠杆、举升柄、锤壳、滑溜块及橡胶片（76×25.4×6.35mm）组成，它对摆动中心有规定力矩，对路面有规定压力。本身前与后、左与右的力矩平衡，它是度量路面摩擦系数的尺度。摆式摩擦系数测定仪的结构照片如下图所示。
四、摆式摩擦系数测定仪主要技术参数：
1、摆质量：1500±30g 摆重心距：410±5mm
2、橡胶片对路面正向静压力：2263g
3、摆从倾斜5度处自由放下到摆动停止的次数，应不少于70次。
4、橡胶片外边缘路摆动中心距离510mm。
5、仪器总重约12Kg左右。
五、摆式摩擦系数测定仪使用方法：
1、选点：在测试路段上，沿行车方向的左轮轮迹，选择有代表性的五个测点，每一测点相距约5-10m。
2、仪器调平：
（1）将仪器置于测点上，并使摆的摆动方向与行车方向一致。
（2）转动调平螺丝使水准泡居中。
3、调零：
（1）标定指针位置：将摆呈垂直向下状态，拨动指针使上部与拨针器上调节螺丝紧靠，此时指针指示的位置应与摆杆中心位置对正。否则应调整拨针器的调节螺丝使指针与摆杆中心位置对正，调节完毕应将调节螺丝上的并紧螺母并紧，以固定指针调节螺丝的位置。
（2）放松固定把手，转动升降把手使摆升高并呈自由摆动，然后旋紧固定把手。
（3）将摆向右运动，使定位卡环进入释放开关槽，使摆杆处于水平释放位置。同时，用左手拨动指针使之紧靠拨针器上的螺钉。
（4）按下释放开关摆向左运动，并带动指针向上运动。当摆达到高位置后下落时，用左手接住摆杆，此时指针应指零。若不指零时，可稍紧或放松指针调节螺母，直到指针指零为止。
4、标定滑动长度：
（1）用橡皮刷驱除测试范围内路面上的松散颗粒和杂物。
（2）让摆自由悬挂，将标尺的中部对准摆杆，并使滑动标尺平行于测试方向并靠近橡胶片。
（3）放松固定把手，转动升降把手让摆缓慢下降并同时用右手提起举升柄使摆向右方移动，在标尺右端放下滑溜块使之接触路面并与标尺刻线对齐，然后提起举升柄使摆向左移动，并在标尺左端放下滑溜块，使之接触路面并与标尺左端刻线齐平，然后旋紧固定把手，复核滑动长度。在这一过程中可用调平螺丝对
滑动长度进行微调，使滑动长度准确到126±0.5mm,但应注意微调中应保持水准泡居中。
5、测定：用水浇洒路面，并用橡皮刷刷刮，以便洗去泥桨。然后再洒水，并按下释放开关使摆在路面上滑过，指针即可指示出路的摆值（一般销量好次可不作记录）。当摆向右回摆时，用左手接住摆杆，右手提起举升柄使滑溜块升高，并将摆向右运动，使定位卡环进入释放开关，重复1—5项，测定五次（每次均应洒水）记录每次的数值。五次数值差不大于三个单位。如差值大于三个单位，应检查产生的原因，并再次重复上述各项操作，直至符合规定要求为止。
6、测定结果：
（1）每个测点用五次测定读数的平均值代表测点的摆值，并用五个测点的摆值的平均值，代表该测定路段摆值。
（2）测定读数，即刻度盘上指针的读数（简称“摆值”）除以100，即为路面的摩擦系数。如：摆值33，摩擦系数为0.33。
六、摆式摩擦系数测定仪注意事项：
（1）由于路面的摩擦系数受季节和温度影响，故应记录测试日期和湿路面的温度。
（2）测试路段应描述路面结构类型，外观和使用年限。
（3）当摆向左摆动后返回时，确定要用手接住摆杆以免损坏滑溜块和指针。
（4）在滑溜块上橡胶片滑动的效果优良范围内不应有显著的凸形和凹形路面，以免影响测定数值。
（5）标定摆滑动长度时，应以橡胶片刚刚接触路面为准，不可借摆的力量向前滑动，以免标定的滑动长度出现误差。
（6）路面摩擦系数沿公路的横断面而变化。通常路中小、路边大。为反映测试路段情况，应选择摩擦系数小，而使用刹车较频繁的位置，即沿行车方向和左轮迹处。
（7）滑溜块上采用新橡胶片时，应先在干燥路面上测试10次后再在湿路面上测试20次后方可应用。橡胶片磨耗长边不得超过3.2mm。短边不得超过1.6mm。否则，应换新橡胶片（详见图二）。此外，橡胶片被油类污染后也不能使用。橡胶片的效果优良使用期为一年。一年以后不管是否使用过，均不得再作测定用。因为橡胶要老化，弹性、硬度均发生变化，影响测试结果。
七、摆式摩擦系数测定仪的维护、保管和运输：
1、摆式摩擦系数测定仪是细致仪器，需要注意保护其各部分机构，以免影响的测试精度，如对仪器的结构部分不熟悉时，使用前应仔细阅读使用说明书，并弄清各部分结构、作用和以及仪器操作方法，除仪器上许可活动或拆下的部件外，不应随便拆卸仪器。
2、仪器在使用完毕时，将各部分揩擦拭干净装入箱中，仪器应在干燥通风、无酸性和腐蚀性挥发物的房间内。
3、仪器除在测试过程中或其他特别情况外，均应在包装箱内安放和搬移。
4、仪器在长途运输时应装入运输箱，在装卸及运输过程中不应受突然撞击及过度震动
